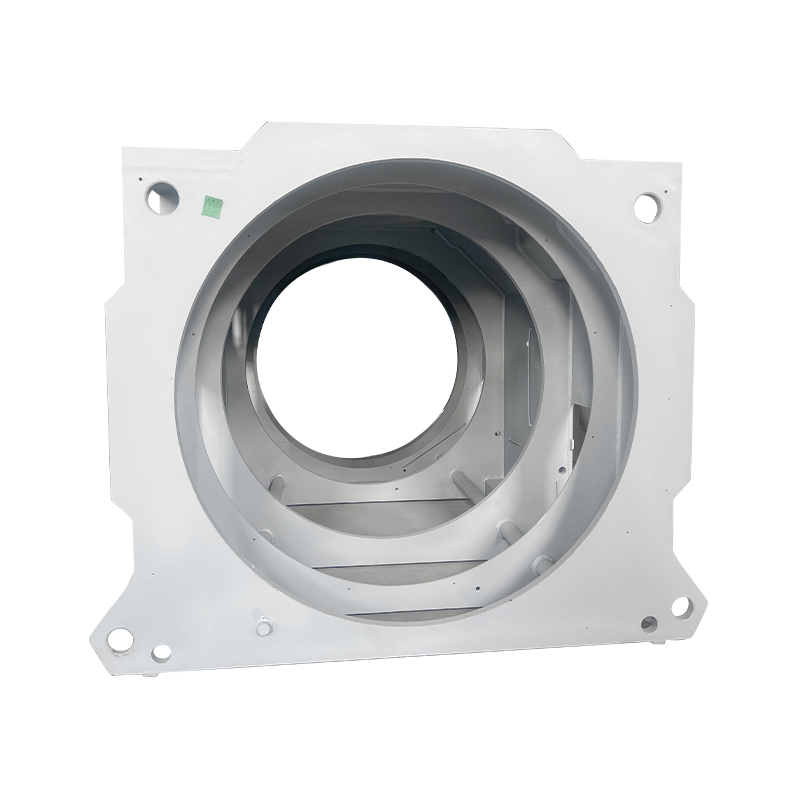

Baza de motor de tip cutie sudată industrial

I. Concept de bază și poziționare

Baza mașinii de tip cutie industrială este o structură de susținere a motorului fabricată prin procedee de sudare a plăcilor de oțel. Dispunând de o cutie pătrată/dreptunghiulară ca corp principal, este o componentă fundamentală care oferă suport stabil și protecție totală pentru motor. Acesta include componentele interne ale motorului (stator, rotor, rulmenți etc.) în cutie, oferind, de asemenea, suport, disipare a căldurii și funcții de protecție. Este tipul de cadru preferat pentru motoarele industriale mari și motoarele utilizate în condiții speciale de funcționare.

II. Caracteristici structurale cheie

1. Design cadru principal
Secțiune transversală pătrată/dreptunghiulară: Un cadru hexaedric sudat din plăci de oțel sau oțel structural, formând o structură portantă stabilă, cu performanțe puternice anti-înclinare.

Design modular: adoptă adesea o structură detașabilă pentru a facilita transportul și instalarea; în timpul întreținerii, piesele pot fi demontate local.

Dispunerea rigidizatoarelor: rigidizările transversale, longitudinale sau diagonale sunt instalate în interiorul cadrului pentru a îmbunătăți semnificativ rigiditatea generală și rezistența la deformare.

2. Componente critice
Baza: Suportă toată greutatea și sarcinile de funcționare ale motorului; de obicei sudate din plăci groase de oțel (8–20 mm), cu picioare de nivelare reglabile în partea inferioară.

Carcasă: Plăci laterale de tip cutie care protejează componentele interne, cu pasaje de răcire rezervate și uși de inspecție/întreținere.

Plăci de capăt: Amplasate la ambele capete ale cadrului; prevăzut cu găuri pentru rulmenți și găuri de trecere a cablurilor și sudate/fixate pe carcasă.

3. Repere funcționale

Sistem de răcire: carcasa este proiectată cu deschideri de ventilație, aripioare de răcire sau conducte de răcire pentru a rezolva problemele de disipare a căldurii inerente structurilor închise.

Design de etanșare: etanșările/garniturile sunt aplicate la îmbinări pentru a asigura gradul de protecție necesar (IP54/IP55) pentru performanță rezistentă la praf și la apă.

Dispoziții de ridicare: inelele de ridicare sau urechile de ridicare sunt instalate în partea de sus pentru o instalare și o manipulare mai ușoară.

Cutie de borne: sudată independent pe partea laterală a carcasei, oferind o interfață de conectare electrică pentru o întreținere mai ușoară.
