De ce designul laminarii afectează în mod direct eficiența motorului
În motoarele de înaltă eficiență, proiectarea laminarea motorului joacă un rol critic în controlul pierderilor electromagnetice. Laminările motoarelor electrice sunt foi de oțel subțiri stivuite împreună pentru a forma miezul statorului sau miezul rotorului. Scopul principal al acestei structuri stratificate este de a reduce pierderile de curent turbionar în miezul magnetic. Când câmpurile magnetice alternative trec prin oțel solid, se generează curenți mari de circulație, care transformă energia electrică în căldură. Prin împărțirea miezului în laminate izolate, acești curenți de circulație sunt restrânși semnificativ.
În motoarele industriale practice, grosimea de laminare variază de obicei între 0,20 mm și 0,50 mm, în funcție de frecvența de funcționare și cerințele de eficiență. De exemplu, motoarele de tracțiune de înaltă eficiență utilizate în vehiculele comerciale cu energie nouă adoptă adesea laminate de aproximativ 0,25 mm sau mai subțiri. Această reducere a grosimii poate reduce pierderile de fier cu mai mult de 10% în anumite intervale de operare, îmbunătățind eficiența generală a sistemului.
Producători precum Wuxi New Ruichi Technology Co., Ltd. se concentrează pe procese de perforare electrică de precizie pentru a menține toleranțe strânse în timpul producției de laminare. Precizia constantă a ștampilării asigură că laminatele stivuite mențin căi magnetice uniforme, ceea ce ajută la prevenirea saturației localizate și îmbunătățește stabilitatea motorului sub sarcină.
Tehnologia de ștanțare de mare viteză este unul dintre cele mai critice procese de producție pentru producția de laminare a statorului. Chiar și mici abateri ale geometriei fantei sau înălțimea bavurilor pot afecta performanța motorului. În timpul procesului de ștanțare, matrița trebuie să mențină muchii de tăiere consistente pentru a preveni deformarea foilor de oțel siliconic. Înălțimea excesivă a bavurilor poate cauza defectarea izolației între laminare, crescând pierderea curenților turbionari.
În liniile moderne de producție de motoare electrice, echipamentele de ștanțare de mare viteză pot atinge rate de producție care depășesc 300 de curse pe minut. Cu toate acestea, menținerea preciziei dimensionale la aceste viteze necesită un design avansat al matrițelor și un control al materialului. Producătorii de laminate pentru motoare electrice trebuie să echilibreze productivitatea cu precizia pentru a obține performanțe fiabile în motoarele de înaltă eficiență.
- Înălțimea bavurilor este de obicei controlată sub 0,03 mm
- Toleranța lățimii fantei este adesea menținută în ±0,01 mm
- Planeitatea suprafeței este critică pentru o stivuire consistentă a laminarii
Companiile specializate în stantare electrică și produse de bază, cum ar fi Wuxi New Ruichi Technology Co., Ltd., integrează tehnologii avansate de ștanțare pentru a menține aceste cerințe de precizie. Acest lucru este deosebit de important pentru motoarele utilizate în sistemele de tranzit feroviar și echipamentele de automatizare industrială, unde fiabilitatea și eficiența sunt esențiale.

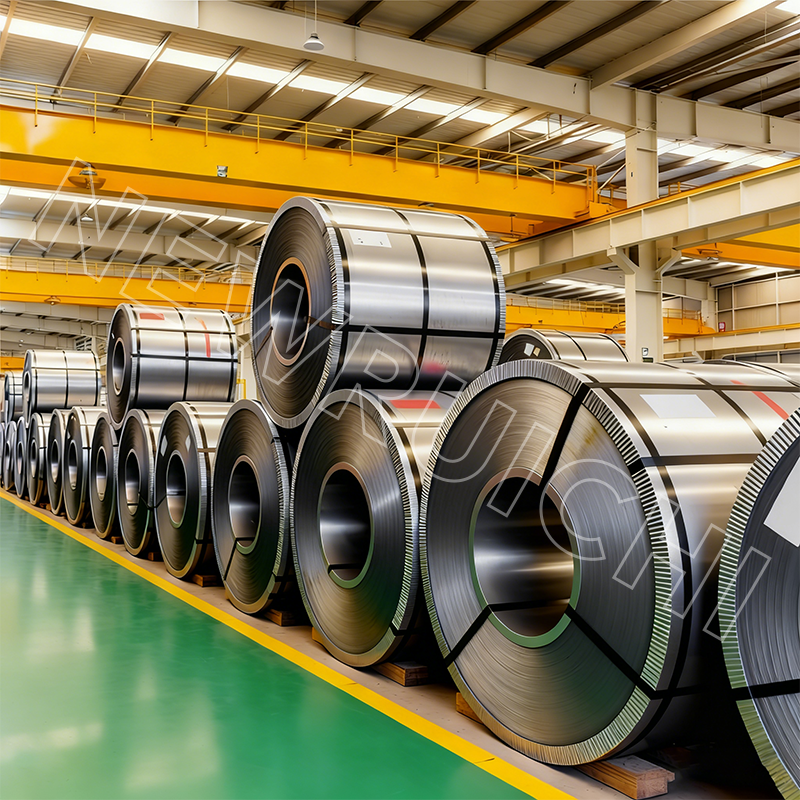

Performanța laminărilor miezului statorului depinde în mare măsură de proprietățile magnetice ale oțelului utilizat. Oțelul electric, denumit în mod obișnuit oțel siliconic, este utilizat pe scară largă datorită permeabilității sale magnetice ridicate și caracteristicilor de pierdere redusă a miezului. Conținutul de siliciu din oțel variază de obicei între 2% și 3,5%, ceea ce îmbunătățește rezistența electrică și reduce pierderile de curent turbionar.
Aplicațiile diferite necesită grade diferite de materiale. Motoarele proiectate pentru generatoare de energie eoliană sau vehicule cu energie nouă necesită adesea materiale cu pierderi mai mici în miez și densitate mai mare a fluxului magnetic. Tabelul de mai jos rezumă tipurile de materiale tipice utilizate pentru laminarea motorului și aplicațiile lor comune.
| Tip material | Grosimea tipică | Caracteristici cheie | Câmpuri de aplicație |
| Oțel siliconic neorientat laminat la rece | 0,35 mm | Performanță magnetică echilibrată | Motoare si pompe industriale |
| Oțel electric de calitate superioară | 0,30 mm | Pierdere scăzută de miez | Motoare eficiente din punct de vedere energetic |
| Oțel electric ultrasubțire | 0,20–0,25 mm | Pierderi reduse de curent turbionar | Vehicule cu energie nouă și turbine eoliene |
Odată cu dezvoltarea rapidă a tehnologiilor de energie verde, cererea de oțel electric de înaltă performanță continuă să crească. Producătorii investesc din ce în ce mai mult în optimizarea materialelor pentru a îndeplini standarde mai stricte de eficiență în sectorul transportului electric și al energiei regenerabile.
Tehnologii de stivuire și lipire în fabricarea miezului statorului

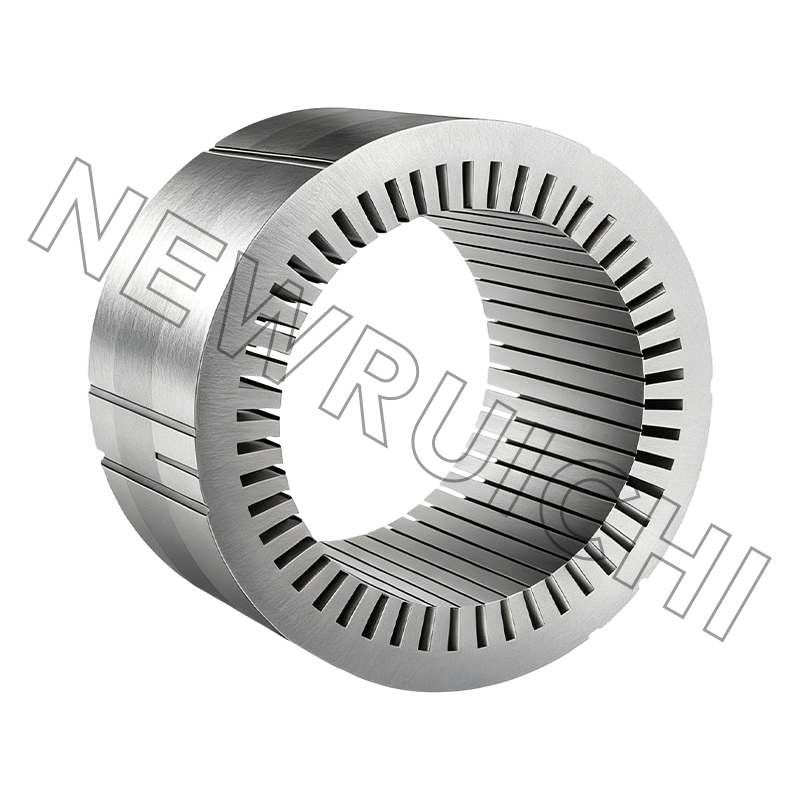

După ștanțare, laminatele individuale trebuie stivuite pentru a forma un miez complet al statorului. Metoda de stivuire afectează în mod semnificativ rezistența mecanică, continuitatea magnetică și disiparea căldurii. Metodele tradiționale de stivuire se bazează pe caracteristicile de interblocare mecanice formate în timpul ștampilării. Aceste urechi mici permit laminărilor să se blocheze împreună în timpul asamblarii.
La motoarele de înaltă performanță, tehnologiile de lipire sunt din ce în ce mai folosite pentru a îmbunătăți stabilitatea structurală. Tehnicile de lipire sau sudare pot reduce vibrațiile din miezul statorului, ceea ce îmbunătățește performanța la zgomotul motorului și durabilitatea mecanică. Aceste tehnologii sunt deosebit de importante pentru motoarele utilizate în tranzitul feroviar sau echipamentele industriale de mare viteză.
- Stivuire interlock pentru o producție de masă eficientă din punct de vedere al costurilor
- Lipire adezivă pentru un control îmbunătățit al vibrațiilor
- Sudare cu laser pentru ansambluri statorice de înaltă rezistență
Companiile implicate în laminarea statorului producția combină adesea mai multe tehnici de stivuire în funcție de designul motorului. Wuxi New Ruichi Technology Co., Ltd., de exemplu, dezvoltă soluții de stantare electrică și soluții de bază care integrează procese avansate de producție pentru a susține aplicații solicitante, cum ar fi mașinile noi pentru energie non-rutieră și sistemele de automatizare industrială.
Cum laminările cu motor susțin creșterea noilor industrii energetice
Expansiunea rapidă a noilor tehnologii energetice a crescut semnificativ cererea de laminate avansate pentru motoare electrice. Sistemele de acționare electrică utilizate în vehiculele comerciale cu energie nouă necesită o densitate mare a cuplului și o eficiență îmbunătățită. Atingerea acestor obiective de performanță depinde în mare măsură de laminările optimizate ale miezului statorului și de procesele de fabricație precise.
Dincolo de transport, laminările motoarelor electrice sunt, de asemenea, esențiale în sistemele de generare a energiei eoliene. Turbinele eoliene mari se bazează pe generatoare eficiente în care reducerea la minimum a pierderii miezului afectează direct puterea de ieșire. În aceste sisteme, chiar și mici îmbunătățiri ale calității laminării se pot traduce în creșteri măsurabile ale producției anuale de energie.
Producătorii investesc din ce în ce mai mult în tehnologii de producție inteligente pentru a susține această cerere în creștere. Wuxi New Ruichi Technology Co., Ltd. continuă să-și extindă capacitățile de cercetare și dezvoltare, concentrându-se pe integrarea AI, producția inteligentă și tehnologiile de energie verde. Aceste inițiative au ca scop îmbunătățirea eficienței producției, permițând în același timp dezvoltarea de soluții de laminare a statorului de înaltă performanță pentru industriile emergente.
